新风系统的几种走管方式,你想选择哪一种?
发布日期:2019-7-7   点击次数:1078

上回地康有讲解过新风系统,点击这里回看。而新风的安装布管方式,除了常规的“顶送顶回”。还有今天要介绍的“顶送地回”。也是越来越多客户选择的一种布管方式。

“顶送顶回” 和 “顶送地回”都是针对布管式的双向流新风系统来说的。



“顶送顶回”模式下

新风系统的新风和污浊空气

都是通过位于天花板上的风口来完成。↓

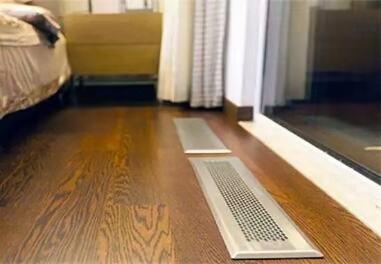

“顶送地回” 模式下

则是通过顶上风口来送风

地面风口来回风

抽走不良空气。↓



从空气原理上分析,污浊的空气中一般颗粒物、二氧化碳等比较多,也就是说污浊的空气比新鲜空气较重,污浊的空气一般会在室内的下层,而地面回风管能及时地把污浊空气排出,顶部送风也能让人们呼吸到最新鲜的空气,因此,“顶送地回”才是新风系统的最理想安装方式,真正实现空气循环,使整个新风系统更高效。

但是虽然顶送地回的方式效果不错,但也会占据一定的层高,在实际选购新风系统时,除了考虑各项净化指标,也要根据实际情况选择合适的送风方式,保证好的通风效果和舒适的生活环境。


下面分享一组地康“顶送地回”安装实例:

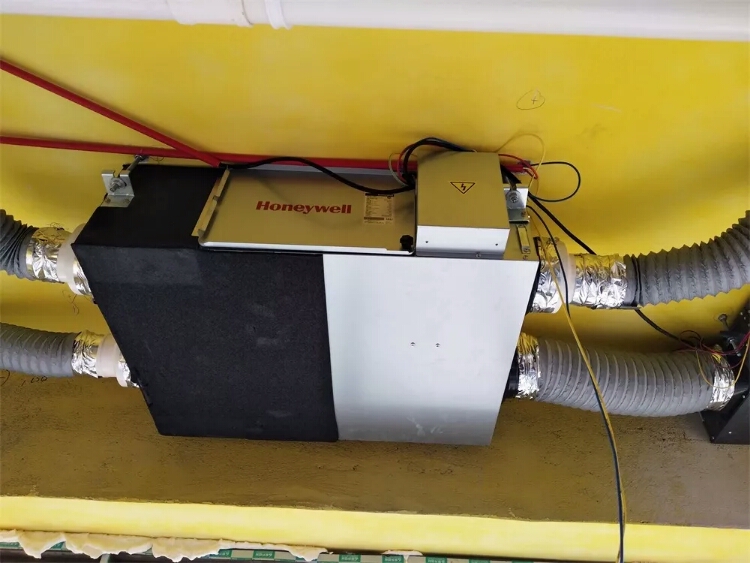

主机为霍尼韦尔全热交换机,安装完毕。

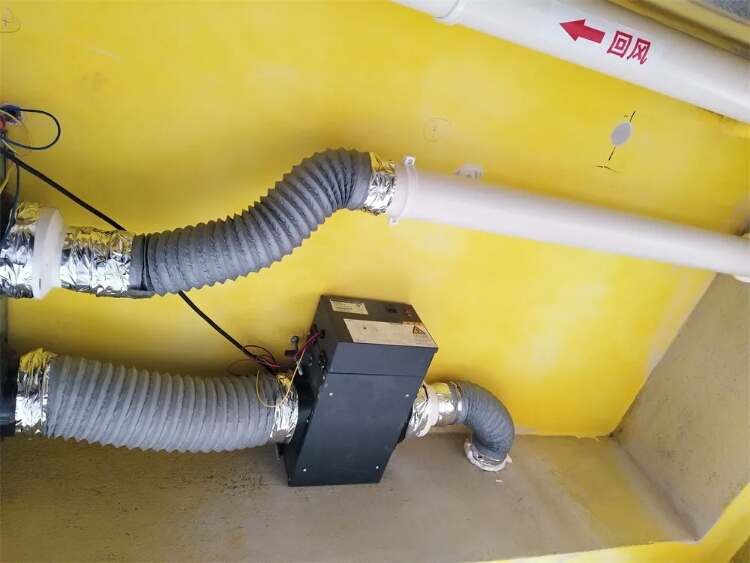

加装前置电子净化箱,装于主机前面,主要针对过滤PM2.5,一次净化效率达到90.1%

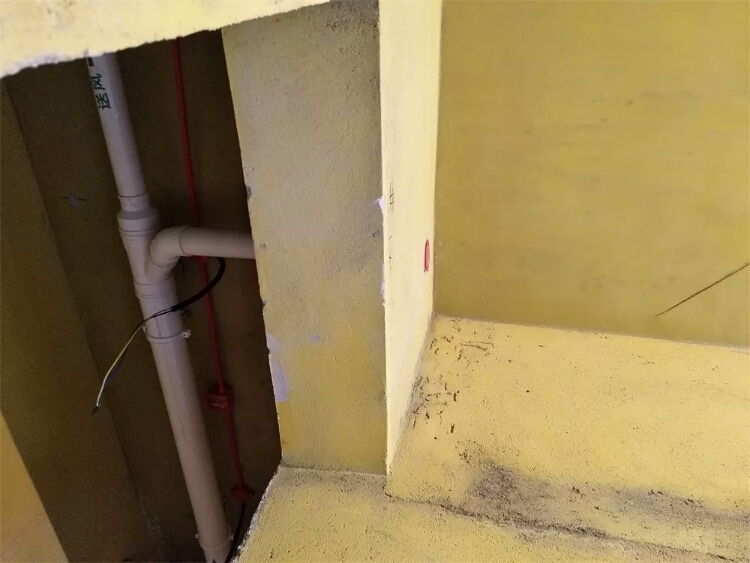

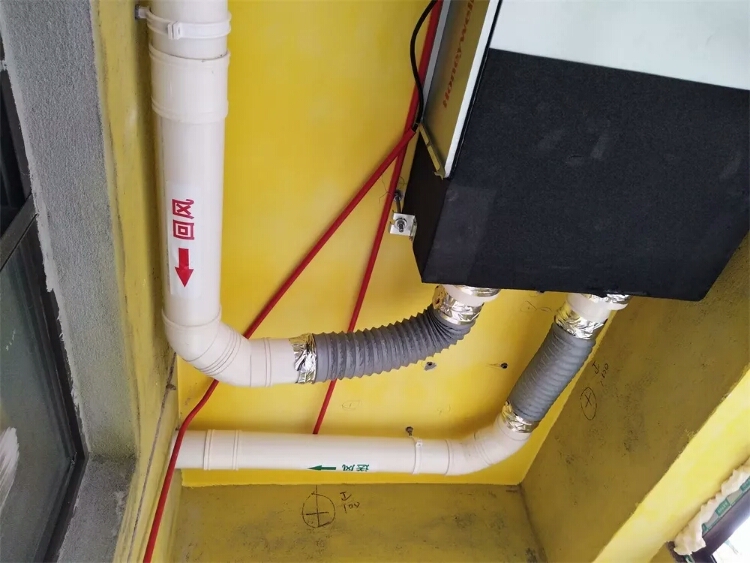

室内新风和回风布管

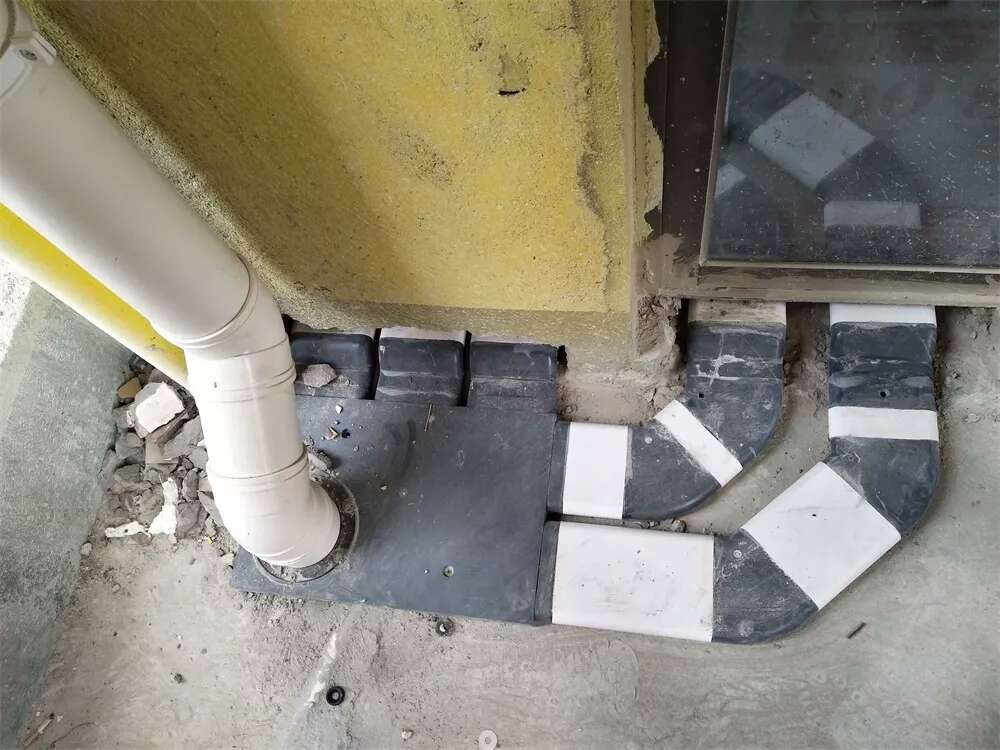

分风箱,地面回风管由这里分出,通往每个房间。

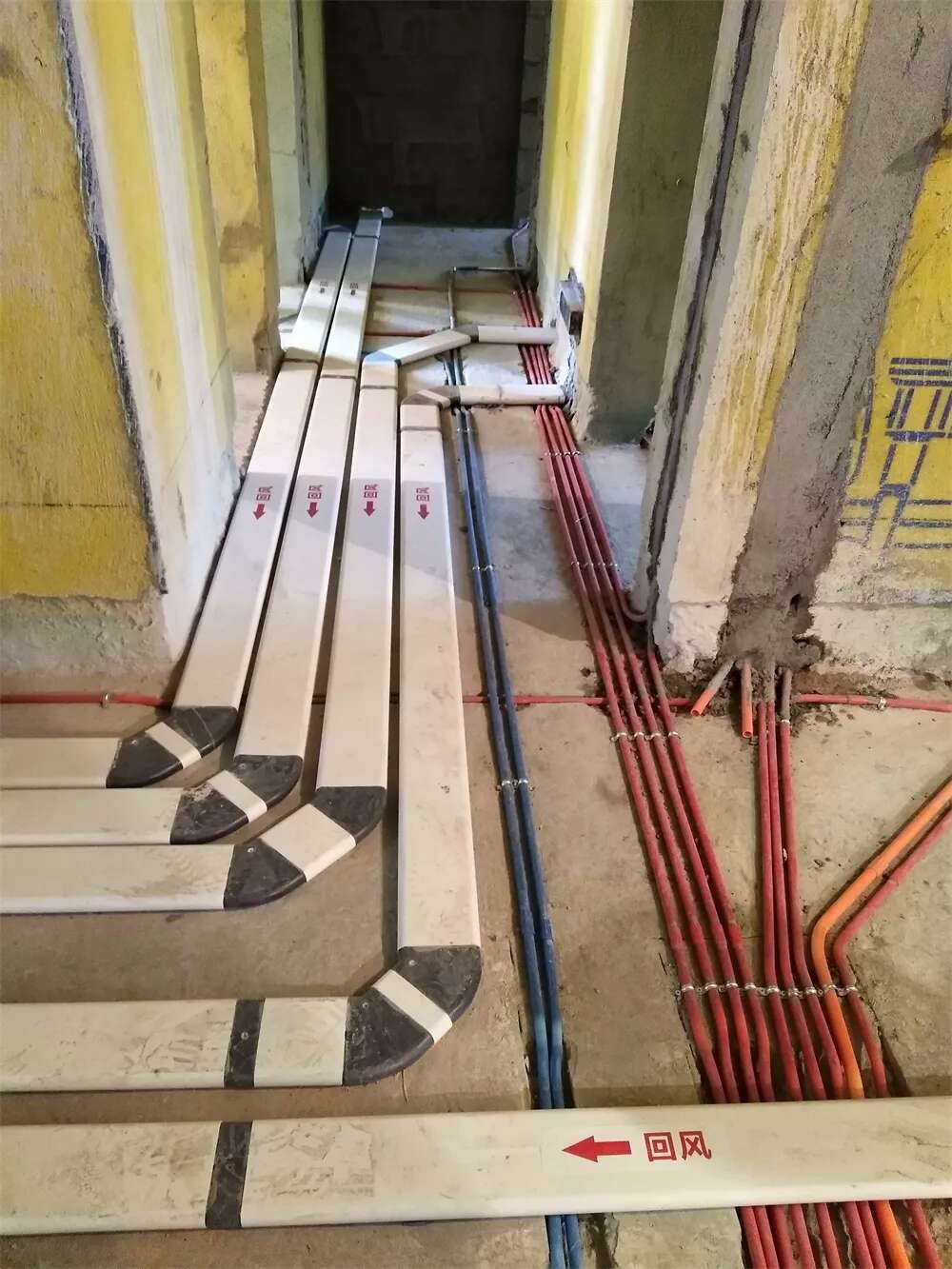

地面回风管道布置。


如遇有与其它管线交叉的位置要好过桥处理,保证不额外抬高地面高度。

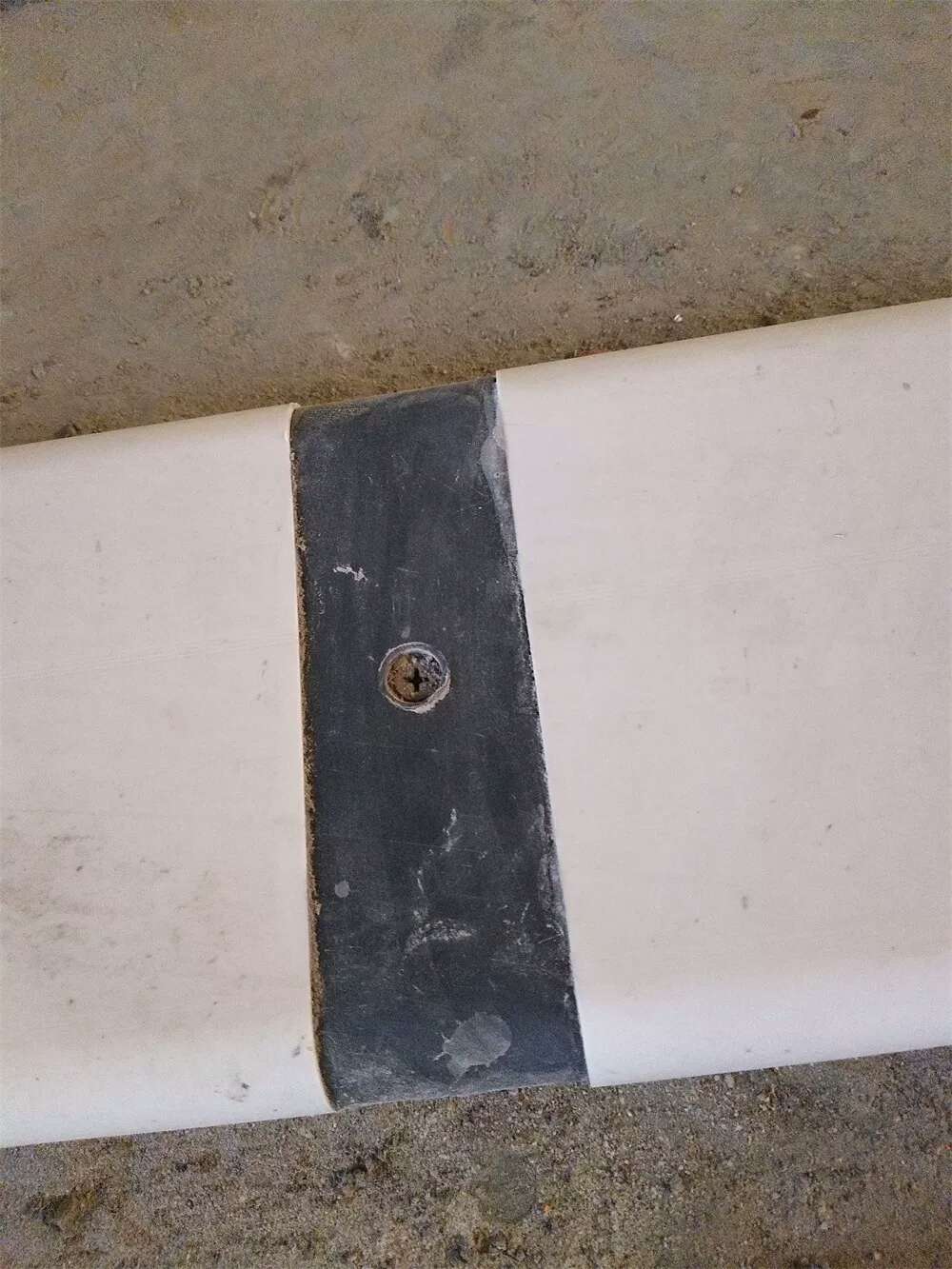

地面回风管道连接处处固定,防止移动。

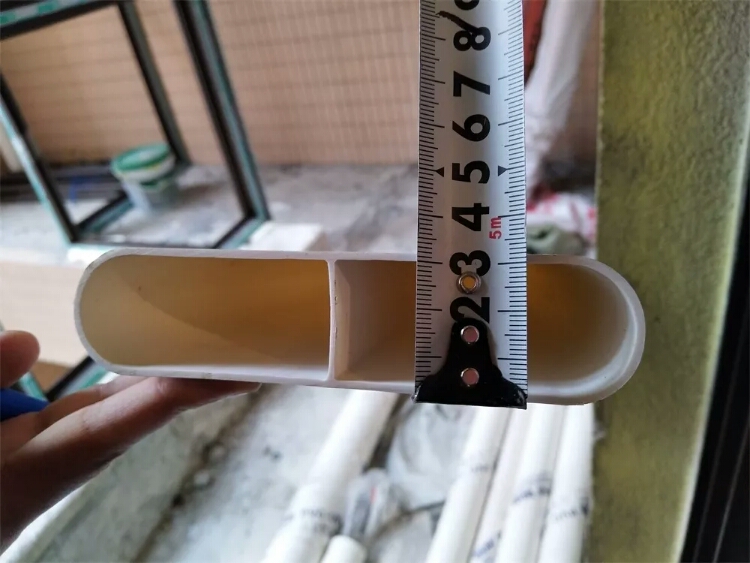

3公分厚的回风管。

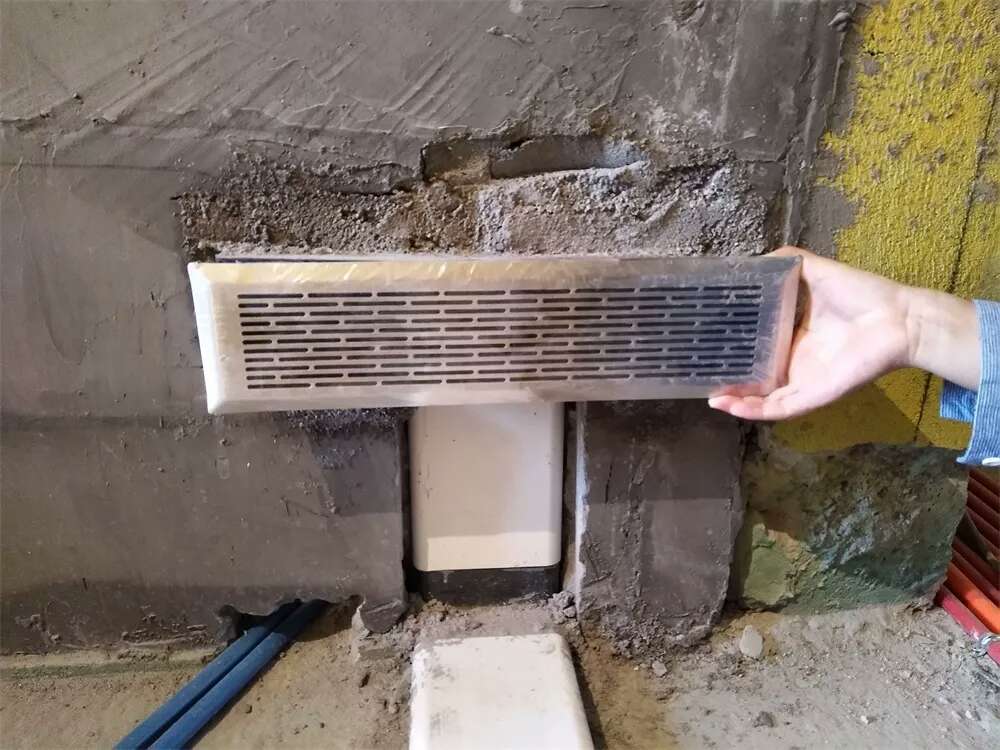

地回风的面板:为避免落灰、漏水等隐患,回风口设计在墙壁底部,而非地面上。

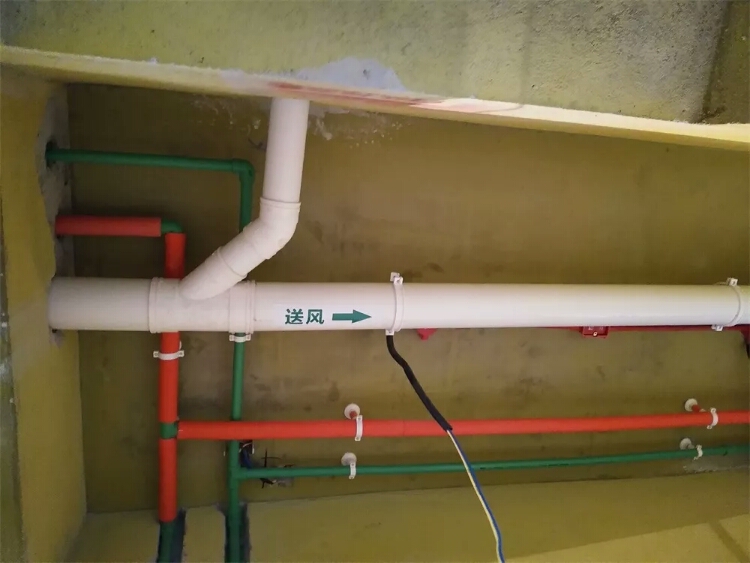

顶部送风管在布管不应有90度的直角,而应选择45度的斜角,降低风阻。

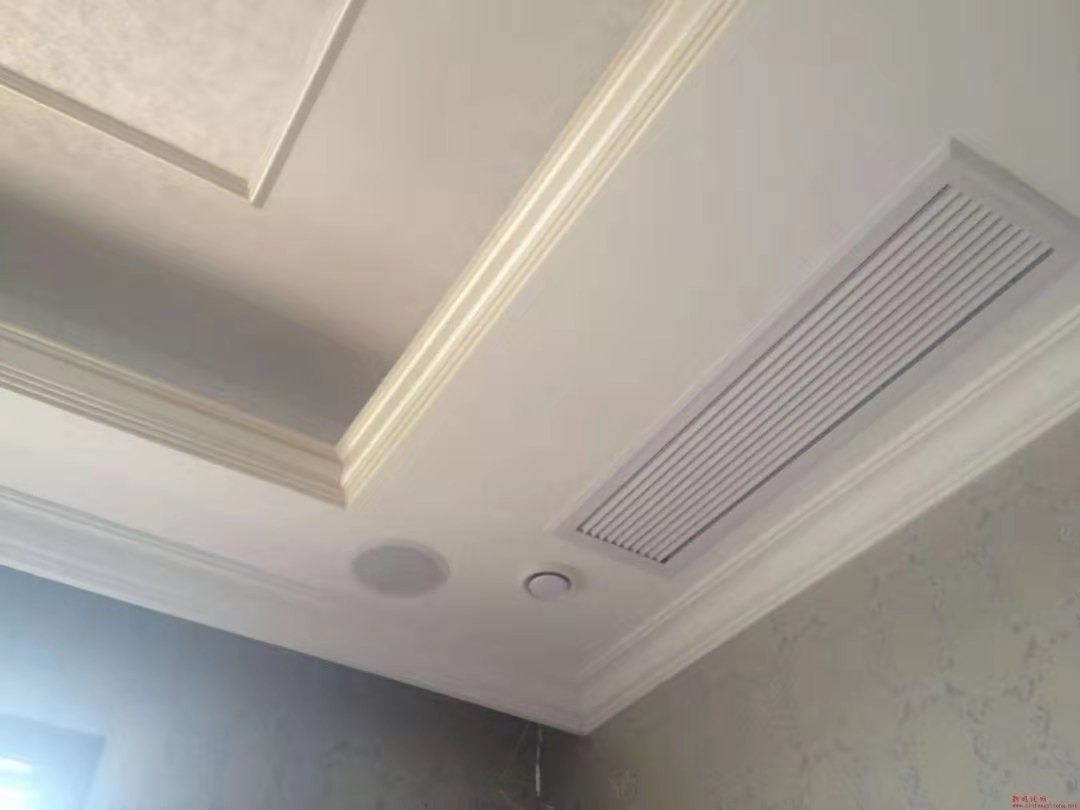

连接到每个房间的送风口,为避免污浊空气污染新风,进、回风口应该尽量设计在房间的两个对角。

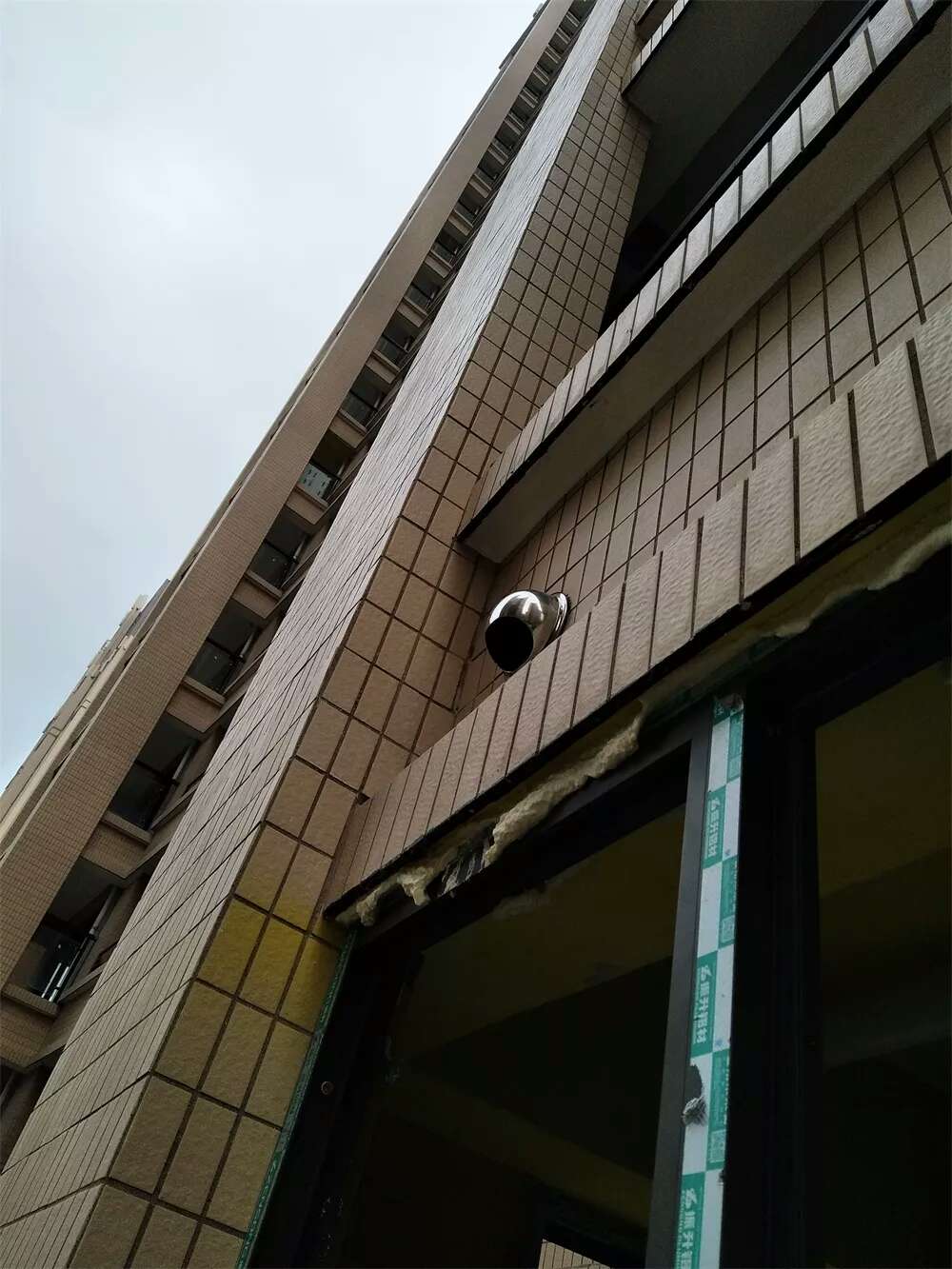

室外的进、回风口的距离也不能过近,尽量保持最远距离,以免污染洁净新风。
